陈村水电站2号机发电钢管运行9年来，钢板已锈蚀约1毫米厚，为提高钢管的寿命，决定对该钢管进行喷砂镀锌，这次2号机钢管喷砂镀锌工作主要是在上水平段、上弯段、斜直段和下弯段，全长56.77米，共43节，面积为892.82平方米，镀锌工作自1979年12月20日开始，80年1月23日完成.历时36天，投资14857元，平均每平方米镀锌用款16.6元。

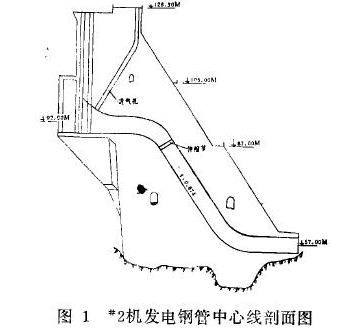

图1 "2机发电钢管中心线坡面图

1、工作原理：
喷砂是用压缩空气驱动，将经过筛选的带有梭角的坚硬砂粒，通过专用的喷咀，以较高的速度向钢管表面冲击，以达到除锈、清污、粗糙表面的目的使镀层和钢管表面可获得最好的附着强度。镀锌是乙炔气和氧气在喷枪混合头进行混合后，由喷咀喷出燃烧，成为氧乙炔焰。一路压缩空气通向高速空气透平，使其转动，经过两级蜗轮蜗杆减速装置带动推丝轮转动，向喷咀供应锌丝，当其到达喷咀外的氧乙炔焰焰心时被熔融，另一路压缩空气从风帽中沿喷咀周围吹出来，将熔融的锌丝珠滴雾化、喷射在钢管表面上，即形成镀层。

2、现场布置与工艺要点：

如图1钢管在坝体内，喷砂系统设备设置在坝顶上，所有管路通过钢管气孔进.入钢管，通气孔的右侧是砂捅、砂料棚和备用砂，使之尽量靠近通气孔口，市置在19.20两坝块的下游面;通气孔的左侧是两台空压机。一台是9米m3/秒空压机作为喷砂用;另一台是6米m3/秒镀锌用，通气孔上部装有两台轴流风机，分别面向下游和左侧。

空压机是喷砂的动力，必须有足够的压力和风量，一把喷砂枪的最低压力为5.8(压力单位均为公斤/平方厘米，以下同)，一般为6~6 . 5，另一把喷砂枪的最低压力为3.8,一般为4~4 . 5。为了提高喷砂质量和工效、改善工作条件，在空压机出口管路上加装了冷却器和滤清器进行过滤。

喷砂用的砂子为河砂，直径为2~4毫米，经过筛、晒，投入砂桶时还要过滤一下。砂桶是砂、气混合中枢，向喷枪供应适当比例的砂和气。要随时调节，经常通过电话与喷砂作业处取得联系。为了提高工效，设置两个砂俑，轮换使用，每个砂桶装140公斤砂子，能用20分钟，喷咀为陶磁喷咀，直径为8毫米。喷帽、连结螺丝及砂桶均为自制。

表面喷砂处理后约经过8~16小时开始镀锌，镀层与钢管表面要有较强的结合强度，镀层要求细致紧密，孔隙小，锌的氧化应减到最低程度，因此必须要有好的工艺水平，严格镀锌操作规程，选择好适宜的参数。

在钢管内进行镀锌，氧气瓶、乙炔发生器放在钢管下水平明段外的两侧，右侧是氧气瓶，左侧是乙炔发生器，两者相距20米左右，氧气和乙炔管路分别通过下而的旁通管进入钢管，管路较长，最长的有70多米，在镀锌作业处配有氧气调节器和乙炔气调节器，这样可以及时调节喷枪(系中速自动凋动式喷枪)火焰。为安全起见，’在乙炔气调节器的附近设有岗位回火防止器，喷枪一旦发生回火，首先在这里熄灭。

乙炔发生器的乙炔压力为0.8~1.0，乙炔气调节器的乙炔压力为0,75;氧气瓶的氧气压力为8~10 ,氧气调节器的氧气压力为4~-5。

压缩空气必须经过冷却过滤，保证清洁、干燥，油水分离干净，以增强镀层附着强度，额定空气压力要求5~6 ,如降到4.05.0也能继续使用。

送丝速度，由于锌熔点低，压缩空气压力大，速度可略快，一般为3.0米/分。

喷镀距离为20-25厘米，较一般经验介绍的15厘米左右要大些。喷镀角度在平面部位一般为50~200。

在每平方米镀锌的时间平均为7.5分钟，正常工作一个小时可以喷镀8个平方米，平均每班工作5~6小时，每班的工作量为40-r48个平方米。每个平方米的耗锌量约为1.0公斤，镀锌厚约为0.1毫米。

由于钢管通风条件较好，喷枪离镀层较远，因此锌粉的损失量估计为10000

3.镀层的质最检验(1)镀层的孔隙检验采用化学反应法。首先，洁除镀层上灰尘污物。然后将浸有10克/升的铁氰化钾溶液和20克/升氯化钠的混合溶液的小9厘米的滤纸在钢管斜直段的各部贴了50张，均无见有兰点，说明镀锌质量较好，又在喷过砂但未镀锌处贴了2张，兰点很快反映出来。(2)在不同部位，用螺丝刀小刀别刮，在利刮处只露出锌的银色痕迹，说明能满足质量要求。

喷砂镀锌工作全部结束后，最后涂两层沥青船底漆进行封闭。

4.施工方法革新

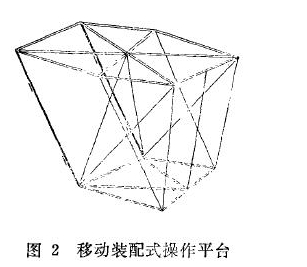

(1)钢管的直径为5米斜直段坡度为1，0.67，工作时原来是用毛竹搭排架，这样就需要大量的毛竹和铅丝，通风条件又不好，不符防火要求，因此自制了一套能适应于水平段及斜段的移动装配式操作千台(图2)，能在钢管内缓慢地移动，既安全又省事，通风条件又好，操作方便，人在斜直段.上下交通，采用自制的每节2.5米的带钩爬梯，爬梯上端挂点与钢管焊牢。

(2)钢、木、土三结合的钢管拦水坝，钢管闸门漏水会使喷镀工作无法进行，必须把水拦蓄起来，再用水泵抽到坝外，以前一直用黄泥堆起拦水坝，需要大量的黄泥，费时又费材现在这种拦水坝。是采用7厘米止水橡皮。并用5厘米钢板用小10圆木(加木楔)支撑压紧钢管内圆面，骨架用一对槽钢做横梁与钢管焊牢，迎水面用油毛毡面板，拦水坝实体仍用200厘米粘土作为心墙，这种拦水坝省材省时省力，装拆方便.能反复作用，限于篇幅，难于尽述，欲知详情请与我站联系。

我们这次镀锌工作，虽然取得了些成果，但存在问题还不少，如技术不热练，有时点不着火，喷砂的喷咀太大增加了砂耗影响工效等，需要在今后改进。
