kaiyun中国体育环带抛丸机

文章出处：本站编辑：抛丸机发表时间：2015-05-15 18:48:42

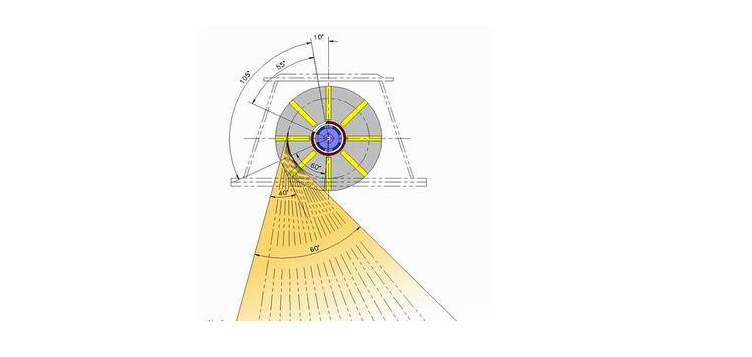

在设备环带网带上加入规定的工件后，机器启动，工件被传动动，同时抛丸器高速抛出的弹丸形成扇形束，均匀地打击在工件表面上，从而达到清理的目的。抛出的弹丸及砂粒从网带上的小孔，流入底部的螺旋输送器上，经螺旋输送器送入提升机内，由提升机提到分离器中进行分离。含尘气体由风机吸送到除尘器中过滤后，变为清洁空气，排入大气中，灰尘经空气反吹落入除尘器底部的集尘箱中，用户可定期清除。废砂由废料管流出，用户可回用。丸砂混合物由回用管回收进入室体，待分离器分离后再回用.

产品规格：

加工定制	是	类型	网带式	作用对象	钢材抛丸清理机、带抛丸机
型号	HST	品牌	青岛kaiyun中国体育	滚筒直径	1200（mm）（mm）
抛丸量	4*250	除尘风量	3000	除尘效率	99%
载重量	100（kg）（kg）	功率	50（w）（w）

　　特点：

　　·引进德国技术，已消化、吸收、生产；

　　·设计新颖网带式输送结构自动循环，线速度可调；

　　·特殊结构的抛丸工作室；

　　·一体化设备，结构紧凑；

　　·良好的通风抽尘系统，并设有检修平台；

　　·安装无需地坑；

　　·先进的抛头直接线、曲线叶片；

　　·抛丸速度可选择变频调速；

　　·PLC控制系统集中，操作简单、稳定性好，维修率低；

　　应用范围：

　　·适用各种材质的小五金件、不锈钢件、锌铝压铸件、冲压件、异形构件的表面清理和去除应力，强化表面的批量抛丸生产；

　　·适用磨料：合金铸钢丸、不锈钢丸、铝丸、铁丸等；

青岛kaiyun中国体育 Q35系列转台式抛丸机清理效率高，应用范围广泛，主要型号有Q3512、Q351、Q3516、Q3518、Q3525等，满足不同的清理需求。

产品简介

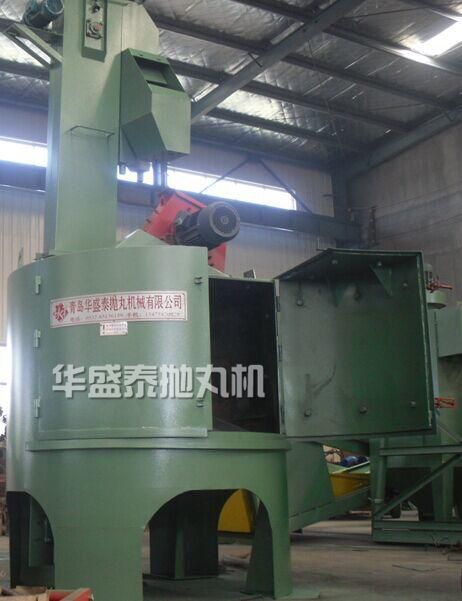

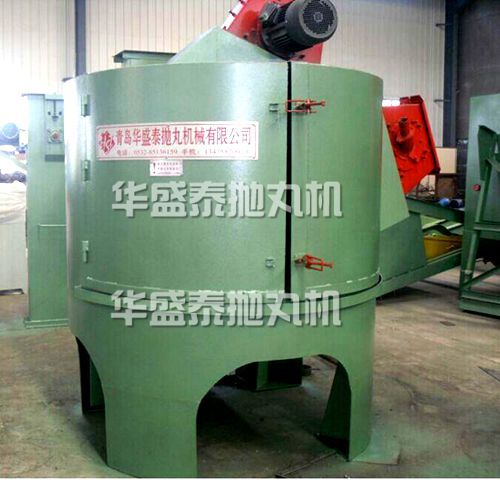

转台式抛丸机主要适合中小型工件的表面清理的生产，尤其适用于齿轮、轴、弹簧、拉杆烧结件等表面强化处理，广泛应用于铸造和汽车制造业，具有生产效率高，密封效果好，结构紧凑，装卸件方便，技术含量高等特点。

产品特点

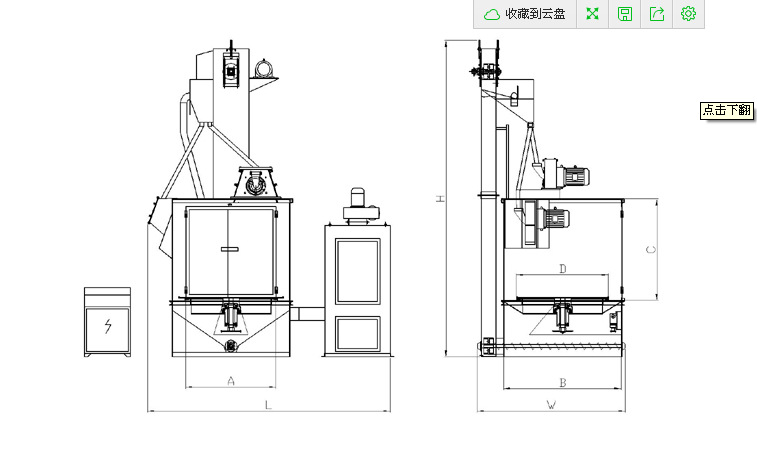

第一. 转台式抛丸机主要由室体、转台、传动系统、分离器、提升机、输丸装置、抛丸器等部分组成，在室顶一台高速旋转的抛丸器，对工件进行最佳方位的抛射，工件随着转台转出室体时，可直接看到清理效果，以便进行下一步工作。
第二. 通过传动系统带动刮丸板回转，将丸砂通过流丸管送到提升机下部，再由提升机提到分离器进行分离，完好的弹丸通过输丸管及闸门供抛丸器连续使用，破碎弹丸及灰尘再分别进入其它相应管道，以进行二次分离。
第三. 转台式抛丸机传动机构由摆线针轮减速器带动磨擦轮，通过一个离合机构与转台发生磨擦传动，使转台平稳转动。当工件转出室外可用于直接翻动调整及被清理好的工件；也可随时根据被清理工件的不同和装卸翻动工件的难易程度，来扳动离合手柄，使磨擦轮和转台脱离，即转台停转调好工件再改变手柄位置，转台再开始转动。

生产优势

青岛kaiyun中国体育在抛丸机领域拥有丰富经验，可为客户提供了各种尺寸的机器，加工的零件重量达150吨。我公司转台式抛丸机可为您的抛丸机作业时提供最大灵活性。无论您正在清理焊接处理的结构件、清理并去除铸件的毛刺或是对需强化的零件进行抛丸强化处理，转台都有助于减少生产所需时间。

抛丸器的布置可实现对零件进行多点喷射，而不是单点喷射。这样任意形状尺寸的零件都能得到有效处理，最大程度地减少了零件重定位。

青岛kaiyun中国体育转台式抛丸机可靠性高、使用寿命长以及不断进步的设计是众所周知的，其抛丸的质量与效率无与伦比。

技术参数

	Q3512	Q3514	Q3516	Q3518
抛丸器转速r/min	2800	2800	2800	2800
抛丸器叶轮直径mm	Φ280	Φ280	Φ360	Φ360
抛丸器抛丸量kg/min	160×2	160×2	200×2	200×2
转台直径mm	Φ1200	Φ1400	Φ1600	Φ1800
最大装载量kg	400	600	800	1000
提升机提升量t/h	7.8	4	12	12
除尘风量m3/h	2400	2000	4000	5400
总功率kW	17.3	14.45	20	22.7
主机外形尺寸mm	1800×1800×4000	2000×2200×4100	2300×2500×4500	2600×2500×4800
除尘器外形尺寸mm	680×520×2000	680×520×2000	1000×680×2600	1000×680×2600
